JD-BDL防泄漏电温控煤气排水器

一、产品简介
  JD-BDL型防泄漏电温控煤气排水器主要是有排水器本体、防泄漏装置、自控温电热装置三部分组成。
  主要用于架空煤气管道冷凝水的排除。当煤气管网压力波动或其它原因引起的排水器有效水位降低,造成煤气泄漏时,通过煤气排水器防泄漏装置,可有效地遏止煤气的外泄,防止煤气着火、爆炸、中毒等恶性事故的发生。自控温装置是有自控温电热带和防爆接线盒组成,利用自控温电热带能随被加热体系的温度变化而自动调节输出功率,自动控制加热体的温度,可有效满足设备在冬季的正常使用,并且针对煤气区域的特点,所选用的自控温电热带和接线盒均为防爆型,确保了设备的安全性。

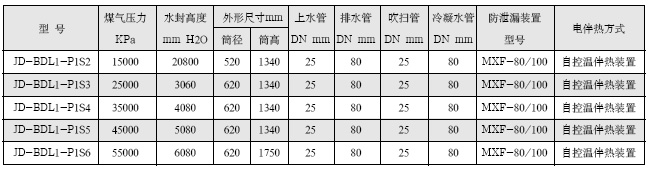

二、产品主要技术参数表
自控温伴热电缆结构:
1、铜苡导线2、导电塑料层3、聚烯烃绝缘层4、镀锡铜丝屏蔽层5、氟塑料护套
技术指标:
1、颜色:红色
2、温度范围:最高维持温度65℃,最高表面温度70℃±5℃,最高承受温度105℃
3、施工温度:最低:-60℃
4、热稳定性:由10℃至99℃音来回循环300次后,电缆发热量维持在90%以上
5、弯曲半径:20℃室温时为25.4mm;-30℃低温时为35.0mm
6、绝缘电阻:电缆长度100m m,环境温度75℃时,用2500V D C摇表摇试1分钟,绝缘电阻(导经与屏蔽
间)最小值为1200MΩ,工作压力:220V,10℃时输出功率:15W/m,防爆标志:ExeIIT4

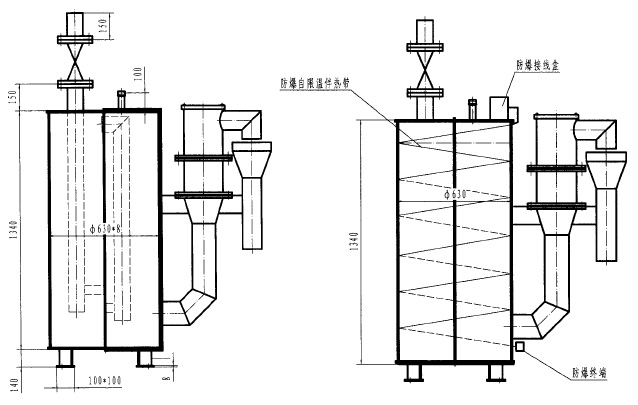

三、设备外型图
四、安装使用注意事项
  1、煤气排水器要安装在平整的地面基础上,煤气排水器底座可与设备基础预埋件通过焊接固定,设备基础要牢固,防止埸陷或倾斜。
  2、煤气排水器要垂直安装,不可倾斜,保证排水器工作可靠。
  3、现场煤气管道与煤气排水器煤气进入管相连接,法兰连接处要使用密封垫,保证密封严密,煤气不外泄漏。
  4、煤气排水器冷凝水排水管要通入到附近的下水道中,不可将冷凝水直接排放到设备基础下。
  5、煤气排水器四周要有护栏和警示牌,防止发生碰撞泄漏等意外事故。
  6、煤气排水器使用前,必须对煤气排水器进行加水!加水时,要首先打开煤气排水器排气阀,再利用煤气排水器上的加水口对煤气排水器进行加水。当煤气排水器下部的冷凝水排水管向外淌水时,煤气排水器加水完成。加水完成后,必须将煤气排水器排气阀关闭,防止煤气泄漏!
  7、选用电伴热煤气排水器的用户,要将电伴热接线盒与现场电源(220/380伏)相连接,注意接线端子连接牢固,不能发生虚接。现场电源线路要配有可靠的电源开关,电源开关盒安装在合适的位置上,便于冬季根据环境温度对排水器进行供电保温操作。
  用户可以根据煤气含尘情况和设备现场使用情况,对煤气排水器进行排污和清理工作。煤气排水器排污时,必须首先彻底关闭煤气阀门,切断电源,杜绝明火,在通风良好的情况下进行。排污后,必须对煤气排水器再加水!加水操作规程如上所述。
五、电器原理图
六、订货须知
用户订货时,须提供以下技术参数:
煤气种类:
煤气平均压力:
煤气最高压力:
要求水封高度:
煤气管道直径:
使用环境要求:
是否需要电伴热:
煤气排水器的数量:
安装要求:
