JD-QZL型前置过滤器

一、用 途
  QZL系列过滤器是我厂吸收国内外先进技术基础上研制的新一代过滤设备,主要用于冶金、矿山、煤碳、电力、化工、市政设施给排水系统中用于清除水中杂物,以保证其后续设备不受损害。

二、应用场合举例
  (1)热风炉冷却水,高炉冷却循环水过滤,煤气洗涤循环水过滤。
  (2)电机、发电机等冷却水过滤。
  (3)矿业用水过滤。
  (4)选纸、化工、石油化工厂供水系统过滤。

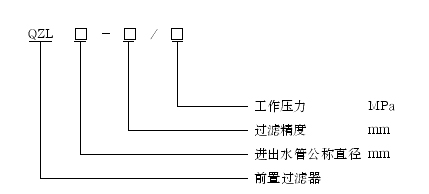

三、型号编制说明


四、主要技术参数
型 号
QZL-100-X/1.6
QZL-200-X/1.6
QZL-300-X/1.6
QZL-400-X/1.6
QZL-500-X/1.6
公称直径(mm)
100
200
300
400
500
过滤精度(mm)
1-10
1-10
1-10
1-10
1-10
参考流量m3/h
50-150
150-360
350-700
700-1200
1100-2000
排污管径(mm)
100
100
125
150
200
  注:配套法兰标准:JBB1-59 PN1.6

五、QZL系列过滤器外形示意图 六、主要联接尺寸及外形尺寸
型号 H1 H2 H3 H4 DN DM Dm B1 B2
QZL-100 300 300 300 300 100 377×8 108×5 300 300
QZL-200 300 300 300 300 200 426×8 108×5 350 350
QZL-300 350 350 350 100 350 530×10 133×7 450 450
QZL-400 400 400 400 120 400 630×10 159×7 500 500
QZL-500 450 450 450 120 500 720×20 219×10 550 550

七、订货须知
为保证您的使用要求,务必请在订货时说明:
1、型号规格;
2、介质类型、工况条件;
3、过滤精度、设计流量。
