JD-OF型、JD-OF-A型气体过滤器

一、用 途
  气体过滤器广泛用于工业生产部门中气体过滤,如:空气、氮气、氧气等气体的过滤,保证后续设备的安全使用。

二、结构特性
  OF型为直通式,适用于直通管道,OF-A型为角接式,尤其适用于管道拐弯处,它们都具有过滤面积大,阻损小的特点。

三、产品技术参数
(1)OF型规格、型号技术参数

公称直径DN40-400mm 压力≤N1.6MPa
公称直径DN40-400mm 压力≤N1.6MPa
公称直径
DN
外 形 尺 寸
D1(mm)
D2(mm)
L(mm)
40
45×3
89×4.5
431.5
50
57×3.5
108×4.5
506.5
65
73×4
133×5
576.5
80
89×4.5
159×5
612.5
100
108×4.5
219×7
717.5
125
133×5
273×7
803.5
150
159×5
273×7
912.5
200
219×7
377×9
1152.5
250
273×7
529×8
1463.5
306
325×8
529×8
1650.5
350
377×8
630×9
1875.5
400
426×9
720×10
2093.5
公称直径DN
外 形 尺 寸
D1(mm)
D2(mm)
L(mm)
40
45×3.5
89×5.5
459
50
57×4.5
108×6
484
65
73×5
133×6.5
584
80
89×5.5
159×7
637.5
100
108×6
219×7.5
769.5
125
133×6.5
273×8
866.5
150
159×7
273×9
984.5
200
219×8.5
377×10
1223.5
250
273×9
529×12
1565.5
306
325×12
529×14
1855.5
350
377×13
630×16
2115.5
400
426×14
720×16
2363.5
  注:设备主体材质:1Cr18Ni9Ti

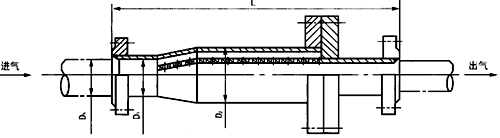

四、OF型气体过滤器结构图

(2)OF-A型规格、型号及技术参数
公称直径DN500-1500mm 公称压力PN≤1.0MPa
五、OF-A型气体过滤器结构
公称直径DN
外 形 尺 寸
D1
D2
L1
L2
L
500
Ф529
Ф820
850
650
2288
600
Ф630
Ф920
900
700
2829
700
Ф720
Ф1228
1100
980
3018
800
Ф820
Ф1228
1150
980
3228
900
Ф924
Ф1428
1220
1080
3788
1000
Ф1024
Ф1428
1288
1080
4623
1200
Ф1228
Ф1632
1398
1080
5443
1400
Ф1432
Ф1833
1498
1180
6555
1500
Ф1532
Ф1832
1548
1180
7218
